lm3915 + philips fw-p750


Witam, chciałem zrobić sobie wskaźnik wysterowania do philips fw-p750 na układzie lm3915 próbowałem schematu z noty katalogowej(strona 23) oraz z tego filmiku : http://www.spryciarze.pl/zobacz/jak-zrobic-wskaznik-wysterowania-lm3915 . Zasilam układ z przerobionego zasilacza ATX z linii 12 v .Co do sygnału to wziąłem go z jednego wejścia na głośnik(prawy sygnał i masę ) Jednak za każdym razem to samo, LED-y w ogóle nie reagują na sygnał gdy tylko włączę zasilanie pali się pierwsza dioda lub gdy podłącze jeszcze pin 9 do + wtedy palą się wszystkie LED-y wie ktoś co może być powodem ? Zdjęcia jak zmontowałem to na płytce stykowej . Z góry dziękuje za pomoc. Pozdrawiam .
Ps: Zauważyłem też, że gdy zostawiłem na chwile układ pod napięciem dość mocno się nagrzał . Myślałem więc, że jest uszkodzony ale wymiana nie pomogła .




Portret użytkownika mirley

Re: LED

Po pierwsze to wskaźnik sam bez prostownika na wejściu daje słaby efekt, trzeba dodać prosty obwód ze wzmacniaczem operacyjnym.... Przecież na stronie mam cały schemat i płytkę do takiego wskaźnika - Monofoniczny wskaźnik wysterowania.

-

UWAGA! Możliwy jest zakup zaprogramowanych uC i zestawów elementów itp. do niektórych projektów. O dostępność proszę pytać via email. Konkretne oferty pojawiają się w cenniku.

Portret użytkownika x21

.

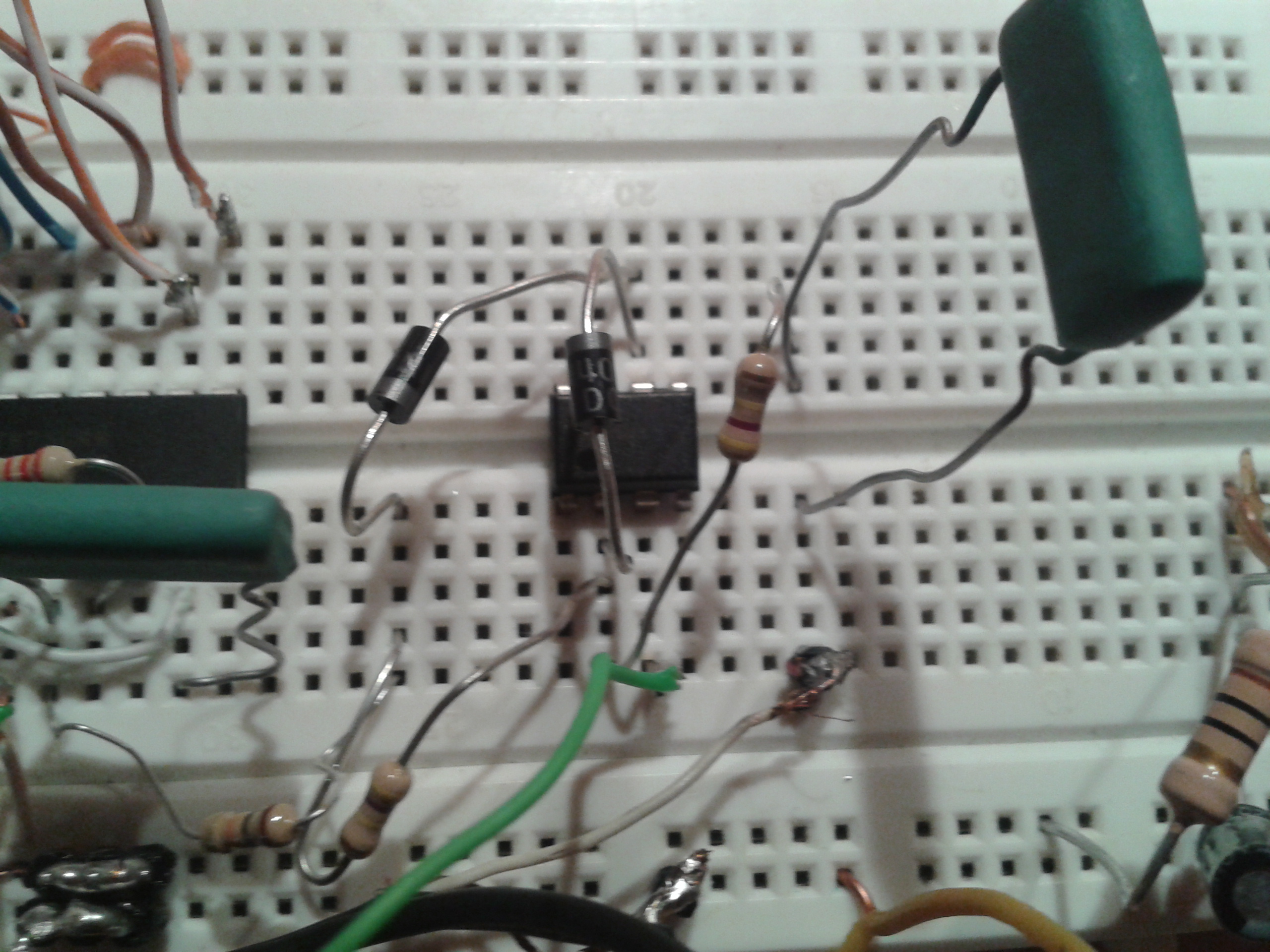

Układ z schematu który podałem już działa(okazało się, że płytka stykowa była uszkodzona) Jednak efekty rzeczywiście trochę marne, więc pomyślałem,że zrobię układ z twojego schematu jednak coś mi nie działa mianowicie gdy wykorzystam w twoim schemacie lm3915 to nic się nie pali(przy sygnale i przy jego braku) Gdy zaś wykorzystam lm3914 to pali się pierwsza i ostatnia dioda, do tego gdy wyłączę zasilanie to na moment zapala się jeszcze przed ostatnia . Wiesz co może być tego powodem ? Z góry dzięki za pomoc . Zdjęcia :

Portret użytkownika x21

Jednak

Jednak jak przypatrzyłem się dokładnie okazało się,że nawet ten schemat nie działa : . Mianowice diody cały czas migają iw zależności odp pozycji potencjometra np świeci się 5 i co chwile zaświeca się 6 . Już naprawde nie wiem o co chodzi przecież te schematy są tak proste, że nie powinno być możliwość pomyłki .

Portret użytkownika mirley

Re: Wskaźnik wysterowania

Sprawdź dokładnie czy nie popełniłeś błędu. Mój schemat działa na pewno bo sam używam tych wskaźników.

-

UWAGA! Możliwy jest zakup zaprogramowanych uC i zestawów elementów itp. do niektórych projektów. O dostępność proszę pytać via email. Konkretne oferty pojawiają się w cenniku.

Portret użytkownika gosc

,

Już wszystko działa okazało się, że jedna ścieżka z niewiadomych powodów nie łączy mi na płytce stykowej . Jeszcze pytanko czy dało by się jakoś podłączyć pod jedno wyjście 2x LED zamiast 1 ?

Portret użytkownika x21

Już znalażłem

Bardzo dziękuje za pomoc co do podłączenia większej ilości diod już to rozwiązałem za pomocą tranzystora PNP . Pozdrawiam .

Portret użytkownika mirley

Re: Diody

Można by spróbować podłączyć diody w szeregu, mniej elementów niż stosowanie tranzystorów

-
